Диоды с полным спектром для растений — смотрим спектр. Диоды для растений
Диоды с полным спектром для растений — смотрим спектр
Видна надпись «400 — 840 nm» обещания красивые, но по результатам — это преувеличение. Для начала посмотрел вольт-амперную характеристику диода
Не трудно пересчитать потребляемую мощность
Видно, что 1 Вт достигается при токе примерно 300 мА, что очень похоже на белый диод. Можно предположить, что основа у них одна. Теперь собственно сам спектр.
Если посмотреть на картинку с «пожеланиями растений» (нашел в интернете).
Видно, что хорошо бы если бы красная область у диода была бы поменьше, а фиолетовая — побольше. Но приходится пользоваться тем что есть. Сравним теперь фитодиод с обычным белым.
Разница видна невооруженным взглядом. Немного дополнительной информации. Интенсивность излучения фитодиода от тока.
Данные фитодиоды буду использовать для проращивания рассады. Подходящего импульсного источника питания у меня не нашлось. Зато нашелся трансформатор аж 195? г. 220В-380В/36В.
Старый, невзрачный, но вполне рабочий, да и нагружать буду не на полную мощность. Питание диодов сделаю по простой схеме с гасящим конденсатором. Будет три параллельных ветки по 10 диодов. Схема
Это времянка, потом переделаю на более компактный вариант. На этом всё, теперь посмотрим как это воспримут растения. mysku.ru
Фитолампа для растений своими руками: светодиоды, лента
Категория: Светодизайн
Даже в зимний период можно выращивать травы или другие растения в квартире или на даче. Но часто света зимнего солнца недостаточно, поэтому садоводы покупают или делают фитолампу для растений своими руками из светодиодов или светодиодной ленты.
Положительные аспекты применения фитоламп
Правильное применение такого прибора помогает выращивать лучшие сорта растений зимой, получать рассаду здоровую и крепкую, с хорошо развитой корневой системой. По сравнению с осветителями, в которых установлены люминесцентные лампы, самодельная фитолампа из светодиодов или светодиодных лент обладает рядом весомых преимуществ:
- Низкое энергопотребление – примерно в 8 раз меньше, чем у люминесцентных устройств.
- Нагревается только основание светодиода – можно располагать светильник максимально близко к саженцам, не опасаясь пересушить их.
- Устойчивы к случайному попаданию капель во время полива.
- Возможность корректировать соотношение красного и синего спектров на разных стадиях роста саженца.
- Низкая стоимость при продолжительной исправной работе – до 50 тыс. часов.
- При установке в теплице большая влажность не станет препятствием, т. к. светодиоды устойчивы к работе в таких условиях.
- Экологичны – не содержат и не выделяют веществ, способных принести вред здоровью человека или растениям.
Важно учитывать, что не рекомендуется проводить в теплицах продолжительное время без защитных очков – свет большого количества фитоламп вреден для глаз человека.
Как сделать фитолампу?
В домашних условиях светодиодную фитолампу для растений своими руками можно сделать за 1,5-2 часа без особенных инструментов. Достаточно разобраться в необходимых материалах и правильно произвести расчеты. Также в процессе изготовления фитолампы своими руками важно уметь держать в руках паяльник.
Выбор светодиодов
Источником света могут быть как светодиоды, так и светодиодные ленты с длиной волны около 450 для синих и 660 для красных диодов. Светодиоды допускают корректировку освещения, когда росткам понадобится меньше красного цвета. Ленты обходятся дешевле, но придется размещать две полоски – красного и синего цветов: таким образом, пропорции спектров будут нарушены и эффективность работы снизится.
Следует учесть, что растения лучше усваивают рассеянное, а не прямое излучение, которое может вызвать перегрев. Этот фактор важен при вычислении количества света.
Что касается пропорций красных и синих светодиодов, то на стадии развития ростков и до появления первых 3-4 листков рекомендуется использовать соотношение светодиода красного цвета к синему 2:1. Дальше росткам требуется больше синего цвета, поэтому пропорция меняется на 1:1.
Существуют специальные светодиодные ленты, которые, помимо универсального сине-красного излучения, содержат часть теплого белого и зеленого. Они не первичны для растений, но необходимы для полноценного цикла развития.
Расчет потребляемого света
Интенсивность светодиодного освещения и количество фитоламп определяется не только количеством, но и местом расположения рассады. Если она находится на подоконнике, то количество необходимого света составит 40 Вт/м², примерно 80 Вт/м² потребуется при отсутствии дневного света. Гроубоксы стандартно оборудованы осветительными приборами из расчета 150 Вт/м².
Если рассматривать расчет света более точно, то его можно определить по формуле Ф= E×S/Kи. Расшифровывается она так:
- Ф – световой поток, измеряется в люменах (лм).
- E – освещенность, необходимая для выращиваемого вида растения, измеряется в люксах (лк).
- S – площадь освещения, м².
- Kи – коэффициент потери света из-за рассеивания.
Даже при точном вычислении необходимого освещения лампу рекомендуется оснастить отражателями, особенно если она выполнена на основе светодиодных лент. Расчеты необходимого количества света могут оказаться бессмысленными при неправильном расположении осветителя относительно ростков либо когда угол рассеивания слишком мал или нет пересечения между излучением.
Обратите внимание, что диапазон спектров света у синих диодов должен составлять около 450 нм, а у красных – около 660 нм. Во время покупки без специальных приборов произвести проверку невозможно, поэтому не рекомендуется приобретать самые дешевые ленты – скорее всего, это спектр окажется не подходящим для выращивания.
Расчет драйвера для светодиодов
Чтобы подобрать блок питания для светодиодной лампы, в первую очередь потребуется вычислить общее падение напряжения всех диодов. Этот параметр указан в описании диода. Затем подберите драйвер так, чтобы суммарное напряжение диодов оказалось меньше, чем выходное напряжение драйвера. На блок питания напряжением 60-83 В можно установить 24-33 диода с падением напряжения по 2,5 В, потому что 24 х 2,5 = 60 В, а 33 х 2,5 = 82,5 В.
Оптимальная мощность блока – 50 Вт. Если в лампе будет много светодиодов, вместо одного мощного драйвера рекомендуется взять несколько маломощных. Блоку питания с мощностью от 100 Вт потребуется сильное охлаждение, и он обойдется дороже двух блоков по 50 Вт. Дополнительным преимуществом в раздельном питании участков лампы окажется удобство ремонта.
Каркас для фитолампы
В качестве каркаса оптимальным материалом считается алюминиевый профиль либо алюминиевая пластина. Диоды нагреваются у основания, а алюминиевая основа рассеивает выделенное тепло. Также используются жестяные пластины, но этот материал хуже отводит тепло, поэтому может потребоваться дополнительное пассивное охлаждение, например в виде радиатора. Собрать устройство можно и из корпуса производственной люминесцентной лампы.
В зависимости от материала для лампы конструкция будет меняться, поэтому точной схемы изготовления нет.
Крепим светодиоды на профиль
Для крепления диодов к профилю или пластине понадобится термоклей и обезжиривающая жидкость (спирт, растворитель).
Последовательность действий:
- Очистить и обезжирить поверхность пластины/профиля;
- Обезжирить заднюю сторону светодиода;
- Нанести термоклей ровным слоем по всей площади основания светодиода.
- Приклеить светодиоды разного цвета, располагая «плюс» с одной и той же стороны у каждого.
Схемы соединения и пайка
Провода нужно припаять к матрицам диодов, учитывая полярность — «плюс» одного диода соединяется куском провода с «минусом» другого, и так до конца цепи. Во время пайки пользуйтесь металлическим пинцетом в качестве теплоотвода, чтобы не перегреть диоды.
После этого к крайним светодиодам припаивается 2 длинных провода. На каждом из них необходимо сделать пометки «+» и «-» соответственно. Эти провода подключаются к драйверу по схеме, указанной на самом драйвере или в его инструкции. Готово, можно использовать лампу по назначению.
Варианты расположения лампы
Готовый фитосветильник можно располагать непосредственно над растениями, не опасаясь их пересушить. Убедитесь, что рассада подсвечивается равномерно. Если этого не происходит, установите на лампу отражатели.
Использовать светильник для растений следует в течение 12-16 часов в сутки в зависимости от выращиваемых видов и сортов.
simplelight.info
Светодиоды 440-450нм и 660-670нм для растений и фитолампа на них
И вот я решил исправится и купил «правильные светодиоды» синие 440-450нм и красные 660-670нм. Брать именитые Bridgelux почти за 1$ не позволила жаба, поэтому на свой страх и риск купил неизвестного производителя. Опыт удался, за подробностями под кат.
Заказ
Итак перелопатив десятки продавцов на ТАОБАО решил рискнуть и взять у этого продавцаЛот на светодиоды один, но в опциях можно выбрать синие, красные, 1,3 и 5 Вт, а также уже напаянные на алюминиевую звездочку.Цена через посредника MisterTao:
Синий светодиод (450-455нм) 3вт без радиатора — $0.23 x 20шт = $4.6 Красный светодиод (660-670нм) 3вт без радиатора — $0.31 x 20шт = $6.2 С доставкой и комиссией получается около $17 или $0.42 за штуку если больше ничего не брать. Я брал, поэтому мне они вышли дешевле.
Производитель светодиодов имеет сайт на китайском, на котором есть много интересной светодиодной продукции. К сожалению до даташитов этот производитель еще не дорос.
Заказ был доставлен еще в ноябре за 33 дня обычной почтой.
Характеристики
Красные светодиоды 3Вт Код производителя: PJH-P3R140A1-60T Длина волны: 660-660 нм Рабочее напряжение: 2.6-3.0 В Максимальный ток: 700 мА Размер кристалла: 4.3 мм Световой поток: 60-80 лм
Синие светодиоды 3Вт
Код производителя: PJH-P3R140A1-30T
Длина волны: 450-455 нм
Рабочее напряжение: 3.4-3.8 В
Максимальный ток: 700 мА
Размер кристалла: 4.5 мм
Световой поток: 30-40 лм
Пришли светодиоды в пакетиках подписанных от руки по китайски

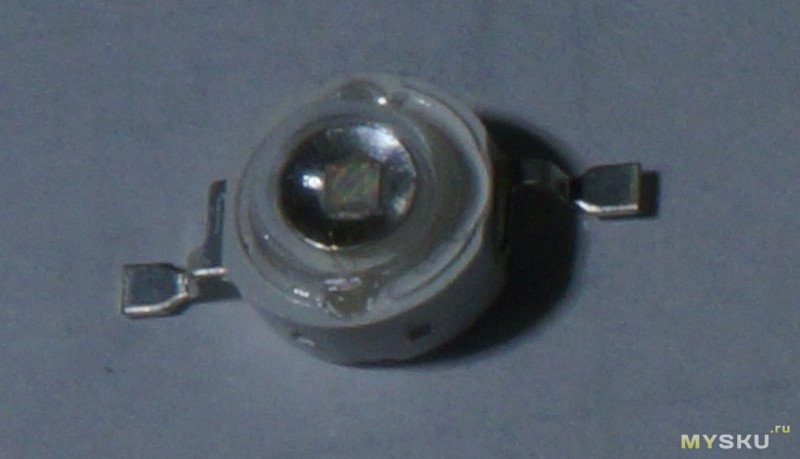

Люминофора у монохромных светодиодов нет, линзы прозрачные и кристаллы видны. У синего (слева) кристалл чуть больше чем у красного (справа), что соответствует описанию.
Распаиваю проверенным методом при помощи термопасты и фена на алюминиевые радиаторы-звездочки.
Радиаторы звездочки намазываю КПТ-8 и двумя капельками суперклея креплю к алюминиевому профилю
Снимаю вольт-амперную характеристику
Подключаю поочередно синий и красный диоды к источнику 5В через мощный переменный резистор.
Вольт-амперную характеристика и зависимость мощности от тока
Как видно из графика и таблицы, красный светодиод при паспортном токе 700мА выдает мощность 1.65 Вт при рабочем напряжении 2.36 В. Синий ближе к заявленным характеристикам.
Драйвер для светодиодов (4-6)x3Вт у меня лежал давно. Я ему давно заменил радиатор на более мощный
Подключаю и получаю мигалку-цветомузыку ))). Светодиоды начинают моргать примерно раз в секунду. Драйвер дает больше напряжения, чем нужно 5-ти последовательным светодиодам. Всему виной красные диоды с низким рабочим напряжением.
Впаиваю последовательно диодам 1-ваттный резистор на 2 Ом и все работает нормально, хотя резистор сильно греется. Думаю, в дальнейшем добавлю еще один красный диод, а пока продолжим тестировать:
Ток в цепи светодиодов почти 0.6А

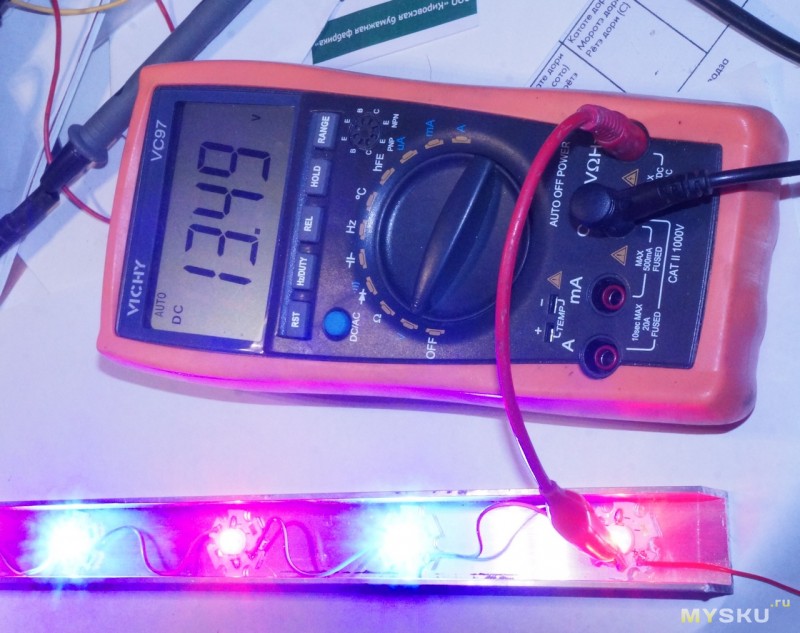

Напряжение 13.5В
Померил напряжение на каждом диоде, посчитал мощность, получил, что синие работают на 2Вт, красные на 1.3Вт.
Мощность по синему цвету — 4Вт, по красному 3.9Вт.
Суммарная мощность светильника 7.9Вт + чуть меньше 1 Вт на сопротивлении.
После часа работы светодиодов, радиатор нагрелся до 41 С
А что же со спектром? Обманул нас продавец или нет?
Измерение длины волны светодиодов при помощи дифракционной решетки

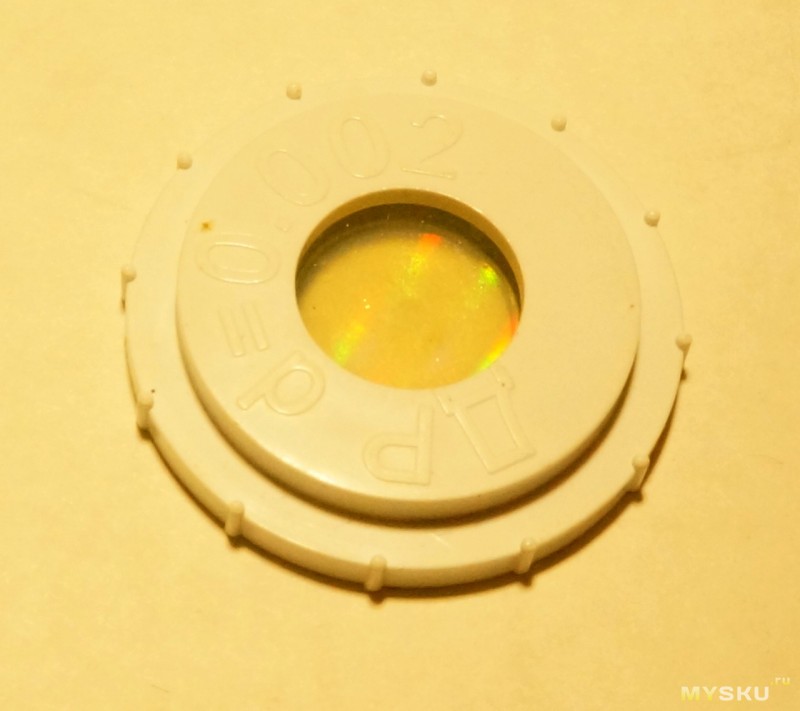

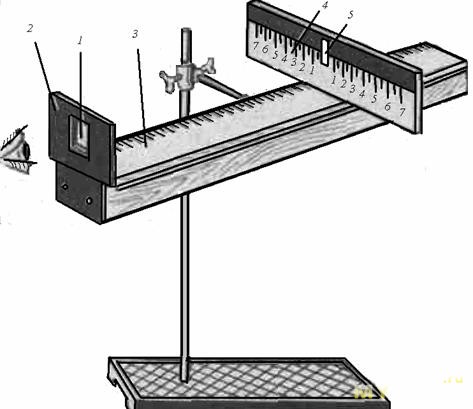

Для измерения спектра попросил у знакомого учителя физики принести из кабинета спектрометр. Получил дифракционную решетку с шагом 0.002 мм и комментарий, что они спектры на такими уроке измеряют.
Сворачиваю бумажную трубу, вставляю туда решетку. Креплю к алюминиевому профилю с напечатанной линейкой.

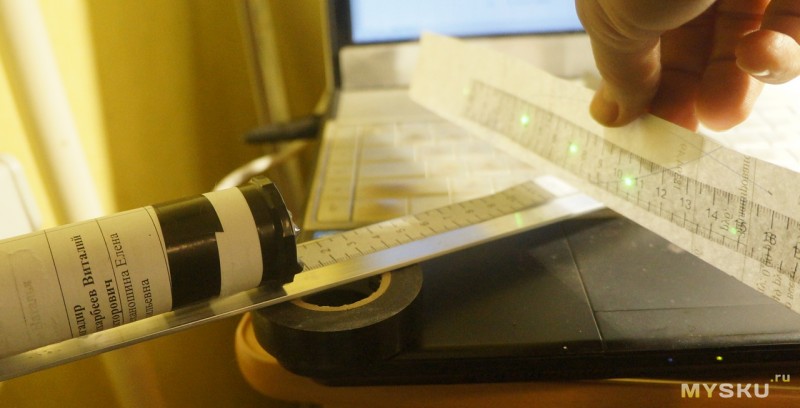

Посветил зеленым лазером 532 нм. Четко видно отклонение луча с 1-м и 2-м максимумом света
Белый цвет фонарика разлагается на цвета

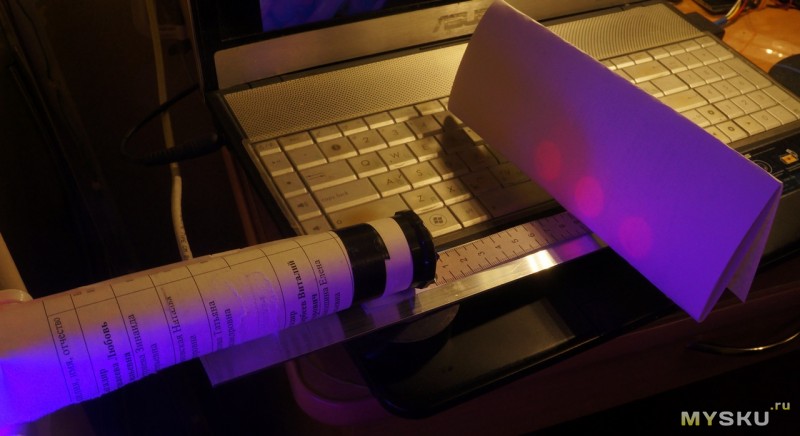

Светодиод дает круг. Установка на входе трубы щели 1мм форму пятна не меняет, а яркость пятен снижает. Значит будем мерить между краями пятен.
Для каждого источника света были проведены ряд измерений с разным расстоянием до решетки. Получаем следующую таблицу
Длина волны каждого источника соответствует заявленным характеристикам. Точность измерения не менее 5%. Для большей точности нужно собирать жесткую конструкцию спектрометра.
Выводы:
1. Спектральные характеристики светодиодов близки к заявленным производителем. Если синие довольно близки по характеристикам к тем, что применялись мною раньше, то красные имеют «более правильный» спектр для реакции фотосинтеза.
2. Мощность красного светодиода меньше синего при одинаковом токе и ниже заявленной в характеристиках. Для поднятия мощности их ближе к паспортной нужно питать красные светодиоды отдельно драйвером на 900 — 1000 мА, но сколько они проработают в таком режиме, неизвестно. Я решаю проблему разности мощности увеличением количества красных светодиодов.
3. В целом светодиоды вполне оправдали мои ожидания и годятся для изготовления фитоламп.
4. Эффективность фитолампы оценить пока трудно. Растения хорошо живут с дополнительным светом. Весной будут ящики с рассадой. Освещу половину фитосветом и сравню рост.
Фито лампа в деле
Телевизор для кота
Собрал новую кормушку для птиц из "набора водопроводчика" более ни на что не пригодившегося.Теперь кот занят. Хотя недоступные птицы быстро надоедают )))
Почитать о всех моих поделках можно в моем боге
mysku.ru
Светлый угол - светодиоды • Светодиоды для растений
Агротехнический форум памяти Станислава Куликова (Stas).
Re: Светодиоды для растений
HHQ » 09 янв 2010, 14:56
Знать бы еще, сколько все-таки надо этого синего...
HHQ Светлячок
Сообщений: 5Зарегистрирован: 19 дек 2009, 14:09 Благодарил (а): 0 раз. Поблагодарили: 0 раз. Re: Светодиоды для растений
MakcuM » 12 янв 2010, 18:21
Сообщений: 5Зарегистрирован: 12 янв 2010, 17:41 Благодарил (а): 0 раз. Поблагодарили: 0 раз. Re: Светодиоды для растений
kulibin » 12 янв 2010, 19:09
Единственное отличие светодиодов для растений от обычных - фиксированная длина волны. Если речь идет о 100 Вт светильнике - то делать надо на 1 Вт диодах, 5 мм надо целую кучу Да и по деньгам дороже, чем 1 Вт. Угол влияет на mcd самым непосредственным образом - чем он меньше, тем mcd больше. Причем в два раза меньше угол - в четыре раза больше mcd. А вот люмены от угла не меняются. Если же все-таки делать на 5 мм - то оптимально я думаю будет использовать 60 и 20 -градусные светодиоды. Их и направить как надо можно, чтобы свет не терялся. То есть серединку сделать из 60-градусных, а края - из 20. Не спрашивай Россию - что она для тебя сделала. Спроси себя - что ты сделал для нее.
Сообщений: 18865Зарегистрирован: 18 дек 2009, 03:34Откуда: Барнаул Благодарил (а): 56 раз. Поблагодарили: 995 раз. Re: Светодиоды для растений
016 » 12 янв 2010, 19:26
Единственное отличие светодиодов для растений от обычных - фиксированная длина волны. Если речь идет о 100 Вт светильнике - то делать надо на 1 Вт диодах, 5 мм надо целую кучу Да и по деньгам дороже, чем 1 Вт. Угол влияет на mcd самым непосредственным образом - чем он меньше, тем mcd больше. Причем в два раза меньше угол - в четыре раза больше mcd. А вот люмены от угла не меняются. Если же все-таки делать на 5 мм - то оптимально я думаю будет использовать 60 и 20 -градусные светодиоды. Их и направить как надо можно, чтобы свет не терялся. То есть серединку сделать из 60-градусных, а края - из 20.100Вт / 5мм = ....мегаогромнаякуча
www.eot.su - виртуальный клуб «Суть времени»vprirode.ru - Энергосберегающая квартирная вентиляция УВРК-50. Сургут Сообщений: 1744Зарегистрирован: 18 дек 2009, 16:19Откуда: сургут Благодарил (а): 2 раз. Поблагодарили: 8 раз. Re: Светодиоды для растений
kulibin » 12 янв 2010, 19:30
Не спрашивай Россию - что она для тебя сделала. Спроси себя - что ты сделал для нее.
Сообщений: 18865Зарегистрирован: 18 дек 2009, 03:34Откуда: Барнаул Благодарил (а): 56 раз. Поблагодарили: 995 раз. Re: Светодиоды для растений
MakcuM » 12 янв 2010, 20:01
А какие светодиоды тогда мне лучше применить ? на 100-200 Вт светильника!
MakcuM Светлячок Сообщений: 5Зарегистрирован: 12 янв 2010, 17:41 Благодарил (а): 0 раз. Поблагодарили: 0 раз. Re: Светодиоды для растений
kulibin » 12 янв 2010, 20:40
Обычно делают 20% синих и 80% красных. Не спрашивай Россию - что она для тебя сделала. Спроси себя - что ты сделал для нее.
Сообщений: 18865Зарегистрирован: 18 дек 2009, 03:34Откуда: Барнаул Благодарил (а): 56 раз. Поблагодарили: 995 раз. Re: Светодиоды для растений
MakcuM » 13 янв 2010, 00:08
это же получиться очень дорого, примерно 9000 руб тока одни светодиоды!
MakcuM Светлячок Сообщений: 5Зарегистрирован: 12 янв 2010, 17:41 Благодарил (а): 0 раз. Поблагодарили: 0 раз. Re: Светодиоды для растений
kulibin » 13 янв 2010, 00:14
Хотя, если сравнивать с традиционными источниками - натрием или металлогалогеном, светодиоды на одной электроэнергии за три-четыре года окупятся, я уже не говорю об удобстве или эффективности. Но у нас такими категориями мыслить не привыкли
Вон, у меня земляника второй раз за зиму плодоносить собралась, цветет уже. Стандартный куст - под 5 ваттным светильником. А вы говорите - 100 Вт. Это на целую оранжерею теоретически. У светодиодов другие категории мощности. Меня, может, специалисты отматерят, но по моим прикидкам даже просто по эффективности светодиодный ватт заменяет ватт десять люмнесцентных. Потому что те в широком спектре светят, а светодиоды - в нужном для растений. Не спрашивай Россию - что она для тебя сделала. Спроси себя - что ты сделал для нее.
Сообщений: 18865Зарегистрирован: 18 дек 2009, 03:34Откуда: Барнаул Благодарил (а): 56 раз. Поблагодарили: 995 раз. Re: Светодиоды для растений
MakcuM » 15 янв 2010, 16:38
Тогда можешь прикинуть примерно сколько светодиодов заменил лампу Днат(ДНаз) 400W и -\\- 600W ?
MakcuM Светлячок Сообщений: 5Зарегистрирован: 12 янв 2010, 17:41 Благодарил (а): 0 раз. Поблагодарили: 0 раз. Re: Светодиоды для растений
kulibin » 15 янв 2010, 17:45
Я его аргументировал. Вложения
Спектр Днат уличной лампы Не спрашивай Россию - что она для тебя сделала. Спроси себя - что ты сделал для нее.
Сообщений: 18865Зарегистрирован: 18 дек 2009, 03:34Откуда: Барнаул Благодарил (а): 56 раз. Поблагодарили: 995 раз. Re: Светодиоды для растений
MakcuM » 25 янв 2010, 16:36
Хмм... видишь я был на нескольких сайтах, и все очень размыта написанно про светодиоды и цены сильно различаются... а использовать другие виды ламп не имею возможности... т.к. темпиратура запредельная!
MakcuM Светлячок Сообщений: 5Зарегистрирован: 12 янв 2010, 17:41 Благодарил (а): 0 раз. Поблагодарили: 0 раз. Re: Светодиоды для растений
kulibin » 25 янв 2010, 18:53
Если проба по минимуму - то три красных ! Вт, один синий 1 Вт, драйвер для MR-16 3х1 и транс для галогенок. И руки с паяльником. Всех делов рублей на 600. Ну, доставка еще 100-150. А если на 5 мм пробовать - вовсе рублей 300 Не спрашивай Россию - что она для тебя сделала. Спроси себя - что ты сделал для нее.
Сообщений: 18865Зарегистрирован: 18 дек 2009, 03:34Откуда: Барнаул Благодарил (а): 56 раз. Поблагодарили: 995 раз. Re: Светодиоды для растений
troha » 28 янв 2010, 20:11
Здравствуйте. А из имеющихся у вас в наличие диодов можно собрать вот такую конфигурацию:72 красных 660nm 12 красных 630nm 26 синих 430nm 8 желтых 590 нмЭти данные взяты с испанского форума. Испанец выращивает под Led светильником с такими параметрами. У него потребляемая энергия 120 w. Я вот думаю если собрать такую конструкцию не на 1w светодиодах а на 5мм.
troha Светлячок Сообщений: 6Зарегистрирован: 28 янв 2010, 19:57 Благодарил (а): 0 раз. Поблагодарили: 0 раз. Вернуться в Растения - агротехника, освещение. Практическое применение
