  1. Для чего нужна подсветка растений
  2. Основные варианты и их особенности
  3. Как рассчитать оптимальные параметры светильника
  4. Изготовление фитолампы для рассады из светодиодной ленты
  5. Как сделать фитолампу из обычной люминесцентной

Сделать фитосветильник своими руками несложно, если хорошо разобраться в особенностях и подобрать комплектующие с подходящими характеристиками. Для работы можно использовать разные типы ламп, что зависит от предпочтений и пожеланий. Все они при правильном использовании дают хороший эффект.

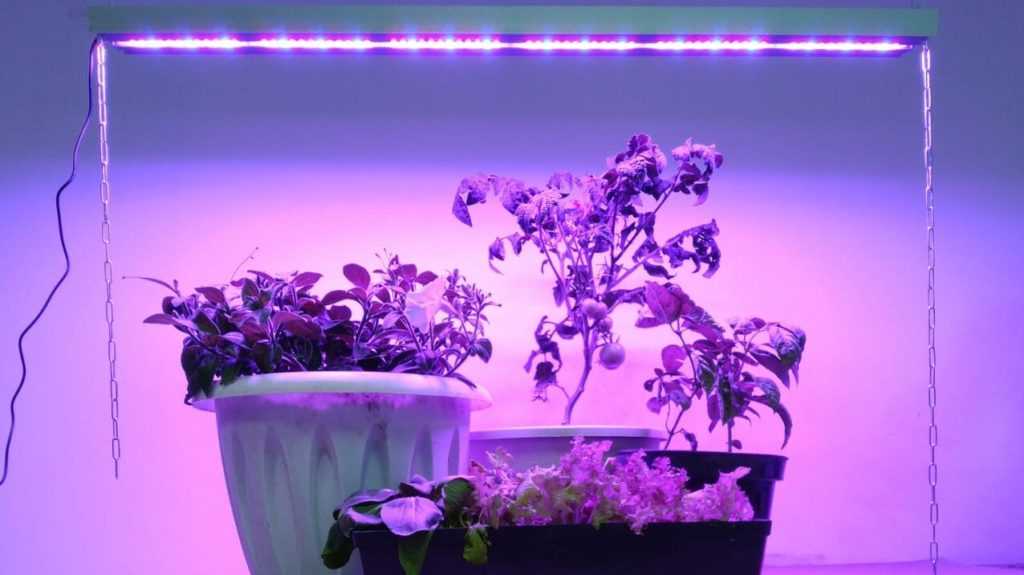

Располагать источник света можно как сверху, так и сбоку.

Для чего нужна подсветка растений

Почти все растения, выращиваемые в домашних условиях, нуждаются в дополнительном освещении в силу таких причин:

  1. Для нормальных процессов фотосинтеза и обмена веществ культурам необходим солнечный свет на протяжении длительного периода. Так, для томатов световой день должен составлять 14 часов, для огурцов – от 13 до 15, для перцев 9-10. Для комнатных растений периоды подбираются по справочникам. Так как зимой световой день короткий, нужно обязательно досвечивать все культуры.
  2. В фитолампах подобран такой спектр, который необходим для растений. Ничего лишнего – только то, что нужно, поэтому преобладают синее и красное излучения. Постоянное досвечивание улучшит рост, повысит сопротивляемость к болезням и урожайность.

Досвечивание положительно влияет на растения.

Основные варианты и их особенности

Для домашнего использования стоит выбирать один из двух вариантов, так как они показали себя лучше всего и их можно купить в большинстве магазинов. Особенности каждого из видов:

  1. Люминесцентные источники света. Проверенный временем тип, который еще пару десятилетий назад был единственным. Могут быть как трубчатыми, так и под стандартный патрон Е27. Мощность света при этом не очень высокая, зато лампы не нагреваются при работе и обеспечивают оптимальные показатели. Срок службы – не больше года из-за выгорания люминофора и искажения спектра.
  2. Светодиодные варианты позволяют подобрать оптимальное излучение и его мощность, что упростит изготовление самодельной фитолампы. При этом диоды потребляют меньше всего электроэнергии, имеют огромный срок службы, на протяжении которого спектр практически не искажается. Изделия просто устанавливать, они не сильно нагреваются при работе и не создают опасности человеку, так как работают от низковольтного питания.

Вариант ультрафиолетовых ламп.

Как рассчитать оптимальные параметры светильника

Дать точную инструкцию невозможно, так как у каждого растения свои предпочтения и нормы освещенности. Но если учитывать несколько простых советов, можно подобрать параметры без проблем:

  1. Норма освещения для той или иной культуры. Показатели есть в справочниках по растениеводству, а также на специализированных ресурсах. Можно просто вбить запрос в поисковик и изучить результаты.
  2. Место расположения растений. Если они находятся на подоконнике с южной или восточной стороны, то будут получать максимально возможное количество естественного света. При нахождении в глубине комнаты или с северной либо западной стороны света потребуется больше.
  3. Расчет освещаемой площади чаще всего определяется по размеру емкости. Он также зависит от типа лампы, для вариантов под патроны освещается круг, для лент и трубчатых светильников расчеты делаются под прямоугольник.

Высота светильника должна регулироваться, так как стебли растут.

Изготовление фитолампы для рассады из светодиодной ленты

Фитолампа из светодиодов своими руками – оптимальное решение на сегодня, которое проще всего реализовать. Работа проводится по такой инструкции:

  1. Приобретаются красная и синяя светодиодные ленты. Или же можно сразу заказать вариант для растений, в котором нужные диоды чередуются, такие продаются на Алиэкспрессе и специализированных сайтах.
  2. Также понадобится специальный алюминиевый профиль, он служит отражателем и теплоотводом для охлаждения диодов, продается в магазинах электрики. Блок питания, кабель для соединения и вилка – обязательные элементы. Для работы потребуются паяльник, нож и другие инструменты.

    Различные варианты алюминиевого профиля

  3. Для установки на нужной высоте стоит продумать кронштейн, можно приспособить любое подходящее решение или сделать две стойки с прорезями, чтобы вставлять алюминиевый профиль на нужной высоте.
  4. Нарезать светодиодную полосу на куски подходящего размера. При этом резать можно только на специально отмеченных участках, это важно. Затем лента приклеивается к алюминиевому основанию за счет самоклеящегося слоя.

    Резать можно только в установленных местах.

  5. Далее контакты на ленте припаиваются к кабелю, использовать лучше всего двухжильный медный вариант подходящего сечения, его концы предварительно зачищаются. Провода располагаются на контактах и аккуратно припаиваются, важно обеспечить надежность. После окончания работы отрезается кусок термоусадочной трубки, надевается и прогревается, чтобы она плотно облегала стык.

    Беспроводная пайка разных частей.

  6. Подключается блок питания, чаще всего нужно также припаять провода. После этого работоспособность светильника обязательно проверяется. Если все нормально, его можно ставить на место и использовать по назначению.

Самодельный светильник из светодиодной ленты.

Как сделать фитолампу из обычной люминесцентной

Можно использовать и люминесцентные лампы. В этом случае фитолампа для растений делается так:

  1. Для начала надо выбрать лампы, которые будут использоваться. Это могут быть трубчатые варианты или модели под патрон. Исходя из этого подбираются остальные комплектующие – либо крепления для трубок (а лучше светильник с отражателем), либо патрон с плафоном. Также необходим кабель, желательно в хорошей изоляции, и вилка питания. Можно сразу присоединить ее к куску провода подходящей длины.
  2. Далее собирается система, для этого патрон или светильник надо присоединить к концам предварительно зачищенного кабеля. Соединение производится через специальную шину, ничего придумывать не нужно. Важно обеспечить надежные контакты и исключить замыкание оголенных концов проводов.
  3. Конструкция крепится на подходящем кронштейне, для этого можно приспособить любые подручные элементы подходящего размера. Ультрафиолетовый светильник идеально подходит для рассады, поэтому его чаще всего используют именно в таких целях.

Люминесцентные лампы можно ставить в стандартный светильник.

У люминесцентных ламп небольшой ресурс, поэтому их нужно периодически менять. Точные сроки указаны на упаковке либо в сопроводительном листе.

Собрать фитолампу своими руками несложно, если подобрать источники света и правильно рассчитать их мощность для конкретного растения. Главное – чтобы в спектре преобладали синий и красный цвета, а расстояние от светильника до растений не было слишком большим.


Своими руками










Оцените автора

( Пока оценок нет )







Фитолампа своими руками — чертежи и схема | Своими руками

Содержание ✓

  • ✓ Новинка поможет в изготовлении фитолампы
  • ✓ Радиаторы для ламп
  • ✓ Разметка профиля
  • ✓ Пайка светодиодов
  • ✓ Блоки питания фитолампы
  • ✓ Как подвесить фитолампу
  • ✓ Фитолампа – схема
  • ✓ Фитолампа своими руками: фото  изготовления

При выращивании дома рассады или цветов искусственное освещение помогает получить здоровые и крепкие растения. Самыми эффективными для этой цели считаются фитолампы, но готовые приборы — очень дорогие.

Москвич О. Михайлов сделал фитолампу сам ,своими руками — и за небольшие деньги.

Ещё в работах великого русского ботаника К. А. Тимирязева было доказано, что фотосинтез растений более активен в красной части спектра и менее – в его сине-фиолетовой части.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Жёлто-зелёная составляющая спектра слабо участвует в этом процессе. Современные фитолампы, как правило, содержат несколько светодиодов красного и синего спектров в соотношениях 5 : 2 или 7 : 3. Обычно для изготовления таких ламп используются светодиоды типа 3GR-R, излучающие красный свет (650-660 нм), и 3GR-B, генерирующие синий свет (445-452 нм).

Ссылка по теме:  Замена всех ламп в квартире и доме на светодиодные (led) для экономии

Новинка поможет в изготовлении фитолампы

Но есть ещё светодиоды со специальным люминофором (изготавливаемые по так называемой технологии УСКИ), которые сочетают в себе все преимущества красных и синих светодиодов предыдущих серий. Кроме того, их спектр дополнен «мягким» ультрафиолетовым (УФ), инфракрасным (ИК) излучениями и небольшой составляющей жёлто-зелёного спектра. Эти светодиоды представляют собой изделие, собранное в одном корпусе, что существенно упрощает изготовление фитоламп.

Полноспектральные светодиоды с таким люминофором обладают следующими достоинствами:

  • в излучении присутствует весь спектр видимого света, излучаемого солнцем, в оптимальных для растений пропорциях;
  • красный (660 нм), синий (450 нм) -оптимальные длины волн для роста и плодоношения большинства растений;
  • УФ-излучение способствует повышению иммунитета растений и улучшает выработку эфирных масел;
  • ИК-излучение увеличивает эффективность фотосинтеза;
  • подходят для всех типов растений и стадий роста.

Я раздобыл полноспектральные свето-диоды Emitter 003-50C-B-P в небольшом количестве (на пробу). Существуют такие светодиоды и со встроенными линзами 45 и 70 градусов, но они существенно дороже. Заметим, что для этого типа светодиодов световой поток не приводится, так как более существенную роль играет мощность излучения.

Радиаторы для ламп

Обзвонив несколько фирм, я нашёл то, что искал, – радиаторный ребристый профиль АВМ-002.1 размерами 30 х 72 х 500 мм. Он подходит по всем параметрам: отрезок такого профиля длиной 500 мм обеспечивает охлаждение 20 трёхваттных светодиодов (площадь поверхности – более 3 000 см2). К тому же профиль будет служить основой лампы. Для крепления светодиодов к радиатору решил использовать одиночные алюминиевые платы Star диаметром 20 мм и толщиной 1,6 мм.

По задумке одна лампа должны была располагаться над подоконником в гостиной и иметь длину 500 мм. В неё я решил поставить 12 светодиодов и сделать переключение режимов 12/36 Вт. В соответствии с этим подготовил два драйвера – HG-2224-3 и PSM-300mA-18WS. Схема подключения – на рис. 1.

Вторая лампа должна располагаться на кухне: подоконник там меньше. Поэтому решил сделать её длиной 250 мм и использовать 6 светодиодов в двухваттном режиме. Соответственно, драйвер был выбран PSM-430mA-6WS. Схема подключения – на рис. 2.

Ссылка по теме:  Светодиодная лампа (led) своими руками вместо энергосберегающей

Разметка профиля

Платы Star должны располагаться на расстоянии 41,6 мм друг от друга. Разметил точки крепления обвеса лампы на расстоянии 2,5 мм от рёбер радиатора. Затем на сверлильном станке по разметке проделал отверстия 0 2 мм под резьбу М2,5.

Для нарезания резьбы использовал метчик-быстрорез. Резьбу нарезал аккуратно, с использованием глицеринового мыла, так как металл – очень вязкий. На концах радиаторов закрепил стойки 0 6 х 25 мм с внутренней резьбой МЗ – он и будут служить для крепления подвесов ламп.

Для безопасного использования ламп необходимо было сделать экран-чики (обвесы), чтобы прямые лучи от светодиодов не попадали в глаза: доля УФ-излучения всё-таки присутствует – когда испытывал лампу в режиме 36 Вт, глаза сразу это почувствовали. Обвесы нарезал из дюралевой полосы сечением 40 х 2 мм и закрепил винтами М2. 5 х 8 мм так, чтобы они выступали на 30 мм.

Для подвеса ламп использовал специальные крючки 0 3 х 70 мм, предназначенные для гипсокартона. На стержне крючка нарезана резьба (ИЗ. Обрезав часть резьбы, закрутил крючки в стойки и законтрил соединение гайкой.

Пайка светодиодов

Я уже много раз описывал пайку светодиодов на платы и заострять внимание на ней не буду. Скажу только, что надо соблюдать такие правила – применять маломощный паяльник й 20 Вт, легкоплавкий припой типа ПОС-61 и неактивный флюс. Надо обязательно использовать теплопроводную пасту или термоклей для улучшения контакта теплоотводящей площадни светодиода с платой и, естественно, быть аккуратным. Время контакта нагретого жала паяльника с выводом светодиода должно составлять не более 1-2 секунд.

Итак, светодиоды распаяны на платах. Винтами N12,5 х 6 мм платы закреплены на радиаторе через пасту КПТ-8 и проводом МГТФ 0,12 мм2 распаяны последовательно.

Блоки питания фитолампы

Сначала я хотел закрепить на стойках поверх ламп, потом передумал из следующих соображений. Радиаторы могут нагреваться – следовательно, будет греться и блок питания, а это нежелательно. Решил расположить блоки питания отдельно. Для блока на 12 Вт использовал пластиковый корпус для РЭА G1013 размерами 65 х 38 х 27 мм – в нём свободно поместились драйвер и микротумблер On-Off MTS-101-A2. При соединении блока с лампой использовал провод для подключении аудио-колонок 2 х 0,2 мм2, с сетью 220 В – сетевой провод для аудиоаппаратуры. Все соединения изолированы термоусадочной трубкой. Блок закрыл крышкой, закреплённой снизу шурупчиками. С блоком 12/36 Вт произошла небольшая заминка – корпуса G1005025B размерами 100 х 50 х 25 мм были в наличии, а вот крышек к ним не было.

Зато были крышки G10010040L размерами 100 х 100 мм. Я купил два корпуса и крышку. Крышку разрезал на две части и бормашинкой отфрезеровал бортик. В результате я получил два готовых корпуса с крышками. В корпус встали оба драйвера и переключатель On-Off-0n MTS-203-A1 с двумя группами контактов. Чтобы избежать замыкания драйверов друг на друга и на переключатель, между ними поместил картонную вставку. В заключение сделал наклейки «12» и «36» рядом с переключателем.

Читайте также:  Освещение искусственное и естественное – расчет и требования. Лампы.

Как подвесить фитолампу

Я использовал такие же крючки для гипсокартона. Просверлив в облицовке окна отверстия 0 10 мм, я закрепил крючки. Вешал лампу на стальном тросике 0 1 мм. На верхнем конце тросина предусмотрен зажим для регулировки его длины (продаётся в любом строй-маркете в отделе такелажа). Нижний конец наглухо зачеканен в алюминиевой трубке. С лампой в гостиной поступил точно так же.

Итак, я сделал две фитолампы на радость жене и её растениям. Всё прекрасно функционирует. Отмечу, что после ночи работы в режиме 36 Вт лампа в гостиной – едва тёплая. В планах ещё сделать третью лампу – в кабинет. Лампы получились мобильными: их легко снять и перенести, например, в теплицу на даче.

Фитолампа – схема

Фитолампа своими руками: фото  изготовления

Радиаторный профиль АВМ-О02. 1.

Одиночные алюминиевые платы Star.

Всё начинается с разметки.

Сверлить на станке, оборудованном дополнительной подсветкой и лупой, — одно удовольствие!

Стойки дадут возможность закрепить подвесы.

Для обвеса пригодилась дюралевая полоса сечением 40 х 2 мм.

По периметру лампы обвес закреплён винтиками М2,5 ж 8 мм.

За раскрывающийся наконечник такой крепёж прозвали гарпунчином.

Простой подвес из гарпунчика.

Платы Star с напаянными полноспектральными светодиодами.

Почти готовая лампа: платы прикреплены к радиатору и распаяны последовательно.

В корпус 61013 прекрасно поместилась начинка для блока питания на 12 Вт.

Вверху блока расположен выключатель питания.

Корпус 61005025В — не хватает только крышки.

Из одной крышки 610010040L изготовил две для корпуса 61005025В.

Для переключения мощности лампы использовал два драйвера.

На корпусе рядом с переключателем сделал две наклейки — «12» и «36». чтобы не перепутать мощность.

Как просто работать с гарпунчиком! Просверлил отверстие в гипсокартоне. Вставил гарпунчик. закрутил гайку — и крючок надёжно закреплён.

Нижние концы тросиков  зачеканены в алюминиевых трубках.

© О. Михайлов, Москва Фото автора

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Фитолампа своими руками + схема | Сделай сам

Содержание ✓

  • ✓ ФИТОР СВЕТИЛЬНИК — ЭЛЕКТРИЧЕСКАЯ СХЕМА
  • ✓ ВИДЕО АНОНС: ФИТОЛАМПА СВОИМИ РУКАМИ

Этот фитосветильник позволит растениям продлить зимние месяцы облачности и световой день, а также продлить световой день. погода. Конструкция проста для повторения и не требует глубоких знаний в области электроники и электротехники.

Для нормального роста большинству растений требуется не просто много света, а очень много света, особенно если это культурные варианты, направленные на создание ярких цветков или плодов для многих поколений искусственного отбора. В средней полосе России мини-садик или цветник на подоконнике может «кормить» естественным светом только в летние месяцы, и только если окно смотрит на юг. Зимой, и того хуже, солнце низко над горизонтом, световой день короткий, и без дополнительного «солнышка» не обойтись

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Конечно, промышленность выпускает широкий ассортимент разнообразных светильников, подходящих для этих целей, но многие из них рассчитаны на прямое питание от бытовой электрической сети, что не очень хорошо для устройств, работающих в условиях повышенной влажности. Учитывая дороговизну любого специального оборудования, самостоятельное изготовление аналогичной продукции можно считать вполне оправданным

При проектировании фитосветильника в первую очередь следует определиться с выбором источника света. Здесь все не так однозначно, и есть как сторонники использования обычных белых светодиодов, так и приверженцы специальных фитосветодиодов. Последние имеют спектр излучения с обедненной желто-зеленой составляющей спектра, на которую приходится максимальное излучение Солнца. Листья растений именно потому, что они зеленые, потому что свет в середине видимого спектра в основном отражается от их поверхностей и не участвует в фотосинтезе. Красно-фиолетовые фитосветодиоды излучают свет в таких участках видимого диапазона, которые наиболее необходимы растениям для фотосинтеза

В предлагаемой конструкции используются фитосветодиоды мощностью 1 Вт. Последовательно с ними включены диоды Шоттки IN5817 VD1VD2. рассчитан на постоянный постоянный ток 1 А и обратное напряжение 20 В. Также последовательно с цепочками светодиодов включены постоянные резисторы R1 и R2 типа МЛТ-1 сопротивлением 1 Ом, хотя это и приводит к некоторому снижению общего КПД лампы, но продлевает срок службы светодиодов Падение напряжения на каждом светодиоде составляет 2,8 В, а на резисторах 0,55 В. Ток, протекающий через светодиоды. — 250 мА. В каждой группе один из светодиодов (EL5 и EL10 соответственно) можно шунтировать двойным тумблером SA1 MTD-ZV. Данное решение позволяет использовать блоки питания с выходным напряжением 12 — 15 В. При напряжении питания 12 В работают 8 светодиодов EL1 — EL4 и EL6 — EL9, а при питании от 15 В подключены все 10 светодиодов EL1 — EL10. Для защиты от короткого замыкания в приборе имеется предохранитель FU1, рассчитанный на ток 1 А.

См. также: Светильник своими руками – фото и СХЕМА

Кусок дюралюминиевого карниза ориентировочными размерами 500х45х18 мм, который одновременно служит излучателем для светодиодов, используется как основа светильника. На него винтами М3 крепятся светодиоды, диоды VD1 — VD2 и резисторы R1 — R2 изготавливаются самодельными хомутами, а соединительные провода фиксируются изоляционной лентой. термоконтакт между светодиодами и основанием нанесен слоем теплопроводной пасты

Светильник крепится на подоконник с помощью замков школьных лабораторных стеллажей. Для этого на основании закрепляют металлические стержни длиной 140 мм и диаметром 10 мм

По показаниям люксметра освещенность, создаваемая самодельной фитолампой, составляет 650 лк при питании от постоянного тока напряжением от 12 В (одновременно работают 8 светодиодов) Если использовать 10 светодиодов при том же напряжении, освещенность падает до 200 лк. При измерении фотоэлемент располагался на расстоянии 200 мм от лампы по оси симметрии относительно линейки светодиодов. Электрическая схема позволяет питать лампу переменным током напряжением 12 — 15 В. Однако это нерационально. При аналогичном взаимном расположении лампы и фотоэлемента люксметра и переменном токе 15 В освещенность составила 350 лк

Следует иметь в виду, что данный источник света при импульсном питании постоянным током от нестабилизированного источника будет пульсировать с частотой 100 Гц. Кроме того. Существует мнение, что синий свет негативно влияет на здоровье человека, в частности, замедляет его биологические ритмы.

СВЕТИЛЬНИК ФИТОР — ЭЛЕКТРИЧЕСКАЯ СХЕМА

Смотрите также: Лампа с охлаждением для рассады

ВИДЕО-ВНИМАНИЕ: ФИТОЛАМПА СВОИМИ РУКАМИ

Еще одна фитолампа своими руками. На 30 Вт. Видео от подписчика.

Посмотреть это видео на YouTube

© Автор: Денис Лекомцев

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!
